UPVC-DAKZET, TEJAS DE UPVC

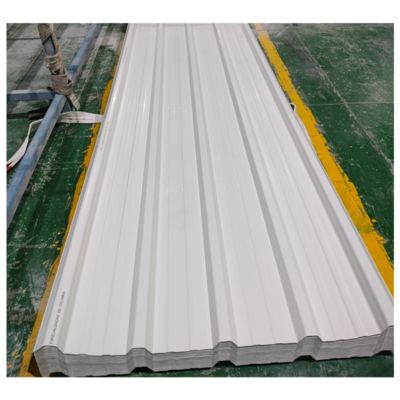

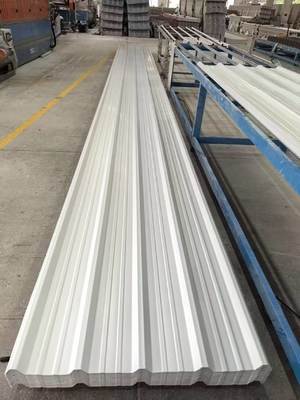

T1070 UPVC-dakplaat van witte kleur, PVC-dakplaat van plasticDe breedte is 1070 mm, de lengte kan worden aangepast. Het is geschikt voor de meeste gebouwen, het kanbespaart de kosten van koelingenmaakt het gebouw netjes en hoog.
Het is een zeer populair materiaal in Latijns-Amerika voor plafonds, dakbedekkingen, gipsplaten, enz.

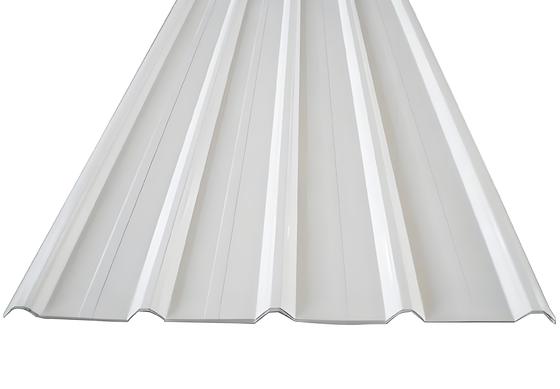

T1070 UPVC-dakplaten:
| Beschrijving: |
Beeld van de structuur |
| Breedte |
1070 mm |
 |
| Effectieve breedte |
1000 mm |
| Dikte |
2 mm, 2,3 mm, 2,5 mm. |
| Lange |
Op maat |
| Hoogte van de golf |
37 mm |
| Aantal golven |
5 stuks |
| Verticale overlap |
1 golf (75 mm) |
| Horizontale overlap |
0.2 -0.3m |
| Samenstelling |
54% PVC, 44% calciumcarbonaat, 2% pvc-stabilisator en andere. |
| Kwaliteitsgarantie |
Vijftien jaar. |
Voordeel van UPVC-dakplaat,
1.Hitte-isolatie:Het temperatuurverschil binnen en buiten kan 8 tot 10 graden bereiken.oCASA PVC is 4 lagen PVC, dit is goed voor warmte-isolatie.
2Brandbestendig:PVC-dakplaat is een soort veilig bouwmateriaal, het heeft de bouwbrandbeschermingsgraad gehaald.
3Kleur stabiel:Onze dakplaat heeft het anti-UV hulpmateriaal, het zal niet geel veranderen binnen 15 jaar.
4. waterdicht:Water kan niet door het pvc-dakplaatje.
5.Anti-corrosief:PVC-dakplaat is zeer bestand tegen chemische corrosie door zuur, alkalische stoffen, enz.
6.Anti-impact:PVC-dakplaat heeft een uitstekende draagkracht en kan 150 kg weerstaan.
7.Geluidsbestendige:PVC dakplaat heeft veel minder lawaai dan andere dakmaterialen bijvoorbeeld als het regent. Het kan 30 dB minder lawaai maken dan stalen dak.
Technische gegevens van UPVC-dakplaat, Tejas de upvc con cresta alta:
| Testpunt |
Testnorm |
Testvoorwaarde |
Testresultaat |
|
Blootstelling aan xenonboog
|
ISO 4892-2:2013,ISO 105-A02:1993 en
ASTM D2244-11
|
ISO4892-2:2013 bestraling voor cyclus 4:
0.02)W/(m2.nm)@340nm 102 minuten licht bij (63+-3)°C
BPTT, ((50+-10) 10% RH 18min licht en water spray
Filter:Boro/Boro Expo
|
Grijzige schaal (zie aantekening 1) |
(2-3) |
|
ΔE*ab (zie aantekening 2)
|
3.5 |
| Thermische weerstand |
Met verwijzing naar ASTM D3045-92 ((2010) |
150°C, 30 min.
|
0.0345
|
| Muurzuurresistentie |
Met verwijzing naar ISO
175-2010 en van de cliënt
Verplichtingen
|
Medium:35% ((m/m) HCI ((AR))
Methode: onderdompeling
Temperatuur: kamertemperatuur
Testtijd: 40 uur
|
Geen zichtbare verandering
|
|
Resistentie tegen zoutzuur
|
Met verwijzing naar ISO
175-2010 en van de cliënt
Verplichtingen
|
Medium: 30% ((m/m) H2SQ4 ((AR))
Methode: onderdompeling
Temperatuur: kamertemperatuur
Testtijd:48 uur
|
Geen zichtbare verandering
|
|
Alkaliweerstand
|
Met verwijzing naar ISO
175-2010 en van de cliënt
Verplichtingen
|
Medium: 30% ((m/m) NaOH ((AR))
Methode: onderdompeling
Temperatuur: kamertemperatuur
Testtijd:48 uur
|
Geen zichtbare verandering
|
| Dichtheid |
ISO 1183-1:2012
Methode A
|
Absolute alcohol 23+-0,5°C |
10,799 g/cm3 |
| Buigkracht |
ISO 178:2010/amd
1:2013 Methode A
|
Voorbeeld: 100*1130*2,05 mm
Testsnelheid:1 mm/min Span:50 mm
|
41.3MPa |
| Flexuremodule |
4520 MPa |
| Charpy ongeconstateerde slagsterkte |
ISO 179-1:2010 |
Voorbeeld:ISO 179-1/1eU Voorbeeld
dikte:2.05 mm De capaciteit van de slinger: 5J
Invalsnelheid:2.9m/s Span:62mm
|
38 KJ/m2
C (volledige breuk)
|
| Vicat verzachtingstemperatuur |
ISO 306:2004
Methode B50
|
Dikte van het monster:2.05 mm
Temperatuur: 50°C/h Belasting: 50N
|
77.3°C |
| Treksterkte |
ISO 527-12012
en ISO 527-2:2012
|
exemplaar: type 1B: dikte: 2,05 mm
Testsnelheid:5 mm/min Grijpscheiding:115 mm
|
20.3MPa |
| Nominale trekspanning bij breuk |
13% |
|
Schokweerstand
|
GB/T 8814-2004, sectie 5.7 en 6.7 |
Voorwaarde: -10°C in 1 uur, uithaal en test 10s, Geo:H.25
Gewicht van de riemen:1 kg
Span: 200 mm, aantal geteste: 10
|
Aantal
breuk:0
|
| Dimensionele verandering |
ASTM D1204-08 |
Conditie: 100°C, 60min, dan 23°C,
50% RH, 1 uur, Proefpersoon: 25 x 25 cm, Medium: Talcumpowar
|
X-richting: -0,7% |
| Y-richting: -1,3% |
| Geluidsisolatie |
ISO 140-3:1995 |
Eenheid: DB |
13 |
| Hoogtemperatuurweerstand |
ASTM D648-07 |
Conditie: 60°C, 6 uur |
Geen zichtbare verandering |
| laagtemperatuurweerstand |
ASTM D648-07 |
Conditie: -20°C, 6 uur |
Geen zichtbare verandering |
|
Radius van
Kromme
|
JG/T 346-2011 |
Eenheid: m |
12 |
| Warmtegeleidbaarheid |
ASTM C518-04 |
Eenheid:W/(m.k)
|
0.089 |
| Brandweerstand |
DIN4102-1:1998-05 |
GRAAD
|
B1 |

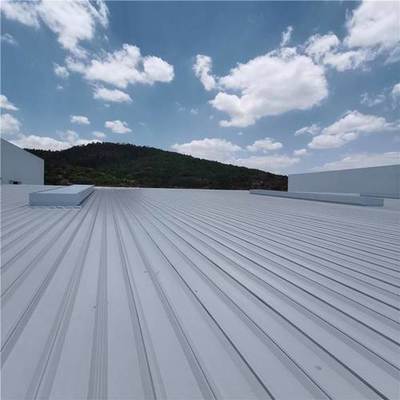

Toepassing van T1070 hoogkrust UPVC-dakplaat: dak- en muurbedekking voor fabrieken, magazijnen en boerderijen, enz.
1Hoe kunnen we kwaliteit garanderen?
Altijd een pre-productie sample voor massaproductie;
Altijd laatste inspectie voor verzending;
2Wat kan je van ons kopen?
PVC-daktegels, UPVC-daktegels, synthetische harsdaktegels, APVC-daktegels, ASA-daktegels, polycarbonaatplaten, wandpanelen
3. waarom kiezen wij niet van andere leveranciers?
We zijn een professionele fabrikant van plastic platen.
Onze producten zijn compleet, we richten ons op dakoplossingen en indoor decoratief materiaal, zoals PVC dakplaat, ASA dakplaat en Polycarbonate dakplaat, PVC plafondpaneel,dekoratief dakpaneel, epoxy gekleurde zandvloer.
We hebben 20 jaar ervaring met onderzoek, productie en export.
4Wat voor diensten kunnen we leveren?
Aanvaardbare leveringsvoorwaarden: FOB, CFR, CIF, EXW, Expresslevering;
Aanvaarde betalingsvaluta: USD, EUR, CNY;
Aanvaardbare betaalmethode: T/T,L/C,PayPal,Western Union,Cash;
Taal gesproken: Engels, Chinees, Spaans.
Welkom bij uw vraag en bezoek!!!
Uw bericht moet tussen de 20-3.000 tekens bevatten!
